資料−1 | 抵抗の表示方法 |

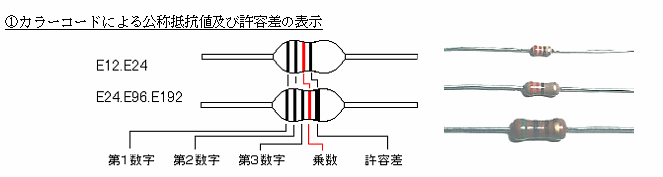

抵抗の表示方法は抵抗値等を直接表示する場合の他に、小型の抵抗では@カラーコード表示やA3桁・4桁数字表示やB英数組み合わせの表示がある。
色 | 第1数字 | 第2数字 | 第3数字 | 乗数 | 許容差 | 温度係数10-6/℃ |
黒:Black | 0 | 0 | 0 | 1 | - | ±250 |
茶:Brown | 1 | 1 | 1 | 10 | F:±1% | ±100 |
赤:Red | 2 | 2 | 2 | 100 | G:±2% | ±50 |
橙:Orange | 3 | 3 | 3 | 1000 | - | ±15 |
黄:Yellow | 4 | 4 | 4 | 10000 | - | ±25 |
緑:Green | 5 | 5 | 5 | 100000 | D:±0.5% | ±20 |
青:Blue | 6 | 6 | 6 | 1000000 | C:±0.25% | ±10 |
紫:Purple | 7 | 7 | 7 | 10000000 | B:±0.1% | ±5 |
灰:Gray | 8 | 8 | 8 | - | - | ±1 |
白:White | 9 | 9 | 9 | - | - | - |
金:Gold | - | - | - | 0.1 | J :±5% | - |
銀:Silver | - | - | - | 0.01 | K:±10% | - |
無:Plain | - | - | - | - | M:±20% | - |
精度の高い抵抗器では6本のカラーコードが付けられているものもあり、温度係数を表します |
Aチップ抵抗の表示方法
3桁表示:第1, 第2数字を有効数字とし第3数字をそれに続 く0の数とする。
Rは小数点に読み替える。 Lは、mΩの単位の小数点に読み替える。
〔例〕 153 : 15×1000=15kΩ 1R5 : 1.5Ω 2L0 : 2mΩ
4桁表示:第1, 第2, 第3数字を有効数字とし第4数字をそれに続く0の数とする。
Rは小数点に読み替える。 Lは、mΩの単位の小数点に読み替える。
〔例〕 1542 : 154×100=15.4kΩ R154 : 0.154Ω 2L00 : 2mΩ
B小型抵抗値の公称抵抗値の表示
抵抗値を示す英大文字「表1」と乗数「表2」を示す数字を組み合わせ、2文字で表示する。
記号 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | V | W | X | Y | Z |
数値 | 1.0 | 1.1 | 1.2 | 1.3 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.7 | 3.0 | 3.3 | 3.6 | 3.9 | 4.3 | 4.7 | 5.1 | 5.6 | 6.2 | 6.8 | 7.5 | 8.2 | 9.1 |
記号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
乗数 | 1 | 10 | 100 | 1000 | 10000 | 100000 | 1000000 | 10000000 | 100000000 | 1000000000 |
〔例〕 A1・・・1×101=10Ω E3・・・1.5×103=1500Ω
E48、E96数列の抵抗器は、抵抗値を示す2数字と乗数を示す1英文字を組み合わせ、3文字で表示する。「換算表省略」
〔例〕 02C・・・102×102=10.2kΩ 51X・・・332×101=33.2kΩ
