第１章 自作工具・診断機器の製作方法

表題へ　　目次へ

　104,105は、おもちゃドクター養成講座で、半田ごてやニッパー等の工具の使用実習を兼ねると共に、治療にも活用できる初心者用のグッズの製作である。

　ビニール線の切断、被服剥き、リード線接続（より合わせ接続・半田による接続）、半田付け、熱収縮チューブの使用法を体験実習する。

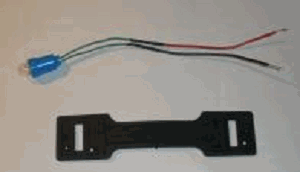

　完成品で電池の良否判断を行う。明るさの違いを目でみて確認できる。
　電池ボックス、ワニ口付きリード線を利用して導通チェッカーとして利用する。

使用材料：
　　豆球 電池1個用、豆球用ソケット、
　　ビニール線 赤黒10cm　0.18x12芯 各１
　　熱収縮チューブ1.5φ　 5cm　２つに分けて使用
　　（プラ板「商品個装用やボトルに使用のPET板で可」）

工具：
　　ラジオペンチ・ニッパー・（カッター）・半田ごて

製作方法：
　・豆球用ソケットのリード線の中央をニッパーで切る。
　・切断した１方の端を10mm程度剥く。
　・ビニール線の１端を10mm程度剥いて、両者を直線状によじり合わせる。
　・よじり合わせた部分を半田付けする。
　・豆球用ソケットのリード線の他方の端は5mm程度剥き半田メッキをする。
　・他のビニール線の１端を5mm程度剥いて半田メッキをする。
　・両者を直線状に重ねあわせて半田付けする。
　・熱収縮チューブを２分する。
　・接続部分に熱収縮チューブを被せ半田コテで加熱収縮させる。
　・ビニール線の他端を10mm程度剥いて半田メッキをする。
　・豆球をソケットに取り付ける。
＊リード線の色はソケット中央側を赤、ネジ側を黒とする。
＊プラ板を加工して、リード線のホルダーを作ると片手で電池チェックが容易にできる。

　ビニール線の被服剥き、大物部品半田付けを体験実習する。
　完成品は、電池ボックスを利用して簡易電源等に利用する。

使用材料：
　　ワニ口クリップ 赤・黒、大・小　各１個
　　ビニール線 赤黒　各１本　（太さは、10芯、12芯、1.5sqなど。長さは用途による、10〜50cm程度）

工具：
　　ラジオペンチ・ニッパー・（カッター）・半田ごて

製作方法：
　・ ビニール線の両端を５ｍｍ程度剥き、軽くよじっておく。
　・ ワニ口クリップのカバーを外して、ビニール線を通しておく。向きに注意
　・ 写真のように、ワニ口クリップの穴にビニール線の先端を通して
　・ 半田付けをする。ハンダの乗りが悪い場合は、個々にハンダを付けておく。
　・ ビニール線の被服部分をワニ口クリップのツメで押さえて、
　・ カバーをする。

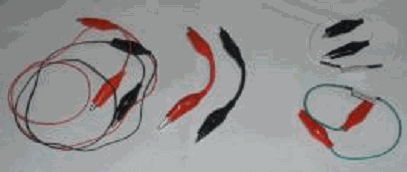

　左の二本は、仮電源用に最適なの細長コード（10芯コード使用）
　中の二本は、太短コード（1.5sqコード使用）
　右の二本は、中間抵抗（10Ω）入り、電池チェックなどで使用
