第１章 自作工具・診断機器の製作方法

表題へ　　目次へ

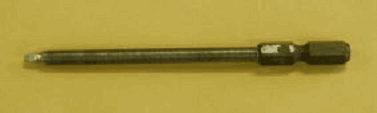

使用材料：細長軸ドライバービット



工具：グラインダー、ドリル　　　　保護具：メガネ、マスク

製作法：ドリルでビットを回転させながら、グラインダーで先端1cmを3φにする。
ビットの6角部分を活用して、先端の3面を削り、三角形を得る。

　普通軸径のドライバーをおもちゃの分解で使いやすい細軸径のドライバーに改造する。
　穴の底にネジがある場合、穴径が６ｍｍ弱の場合で＃２ビスが使用されているなど、普通軸径の適合ドライバーが使用できない場合がある。細軸のドライバーも市販されているが、手持ちのドライバーを加工すると握り部分が太くて使いやすいドライバーにできる。

　　ドライバーの先端４ｃｍ程度をグラインダーを使って細くする。
　　切削する部分にマジックインクを塗り、マジックを削るようにすると全周を均一に削ることができる。何度も繰り返すことで、目標の軸径まで細める。
　　磁石付きのドライバーの場合は、切削は少しずつ行い温度の上昇を抑える。高温になると磁石の性能が落ちるので要注意。

　　　＃２ドライバーで軸径５ｍｍ、
　　　＃１ドライバーで軸径４ｍｍ、
　　　＃０ドライバーで軸径３ｍｍ　までドライバーを回しながら削る。

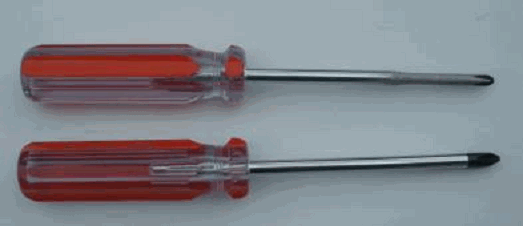

　写真は、軸径６ｍｍの＃２ドライバー（加工前、写真下）を軸径５ｍｍに加工（写真上）したものである。

　グラインダー作業では、防塵用のメガネとマスクを着用し、回転部分に巻き込まれないような服装で行うこと。
