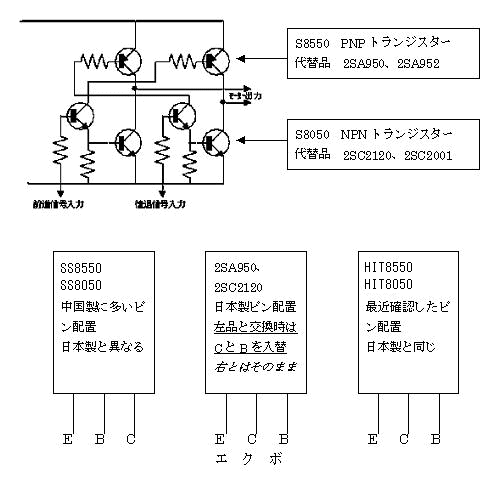

　図は、ラジコン等で使用されているブリッジ回路によるモータードライブの一例である。
　海外産と国産のピン位置の違いに注意して使用する必要があるが、S8550,S8050はピン位置が国産と同じものと、コレクターとベースの位置が入れ替わったものの２種類あるのがわかった。
　交換する場合には、同じ型番でも足配置が異なる場合があるので注意が必要である。
