自分が使っているテスターの特性を知っておこう。

・仕様を知っておこう
・抵抗、導通レンジの場合にプラス電圧が出る端子は、
　（通常アナログテスターの場合は、マイナス端子側にプラス電圧がでる。デジタルの場合は逆の場合が多い。）
・抵抗、導通測定時の端子間の電圧はどれくらいか。
・導通レンジではなんΩ以下で導通となるか。
・電池レンジの負荷電流はどれぐらいか。

・抵抗、ﾀﾞｲｵｰﾄﾞ、LEDを調べてみよう。

　―――――――――――――――――――――――――――――――――――――――

　写真上は、アナログテスター
仕様
　　DC　V　　2.5／10／50／250V　許容差±４％
　　AC　V　　10／50／250／500V　許容差±５％
　　DCmA　　0.5／10／250ｍA　　許容差±４％
　　Ω　　　　10KΩ／1MΩ　　　　許容差±１０％
　　BATT　　1.5V(約120mA)／9V(約9mA)　 許容差±１０％
　　導通　　　＜100Ω　　ブザー音鳴動

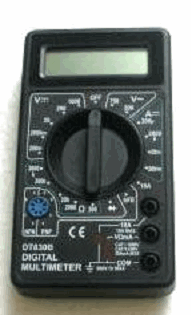

　　写真下は、デジタルテスター
仕様
　　DC　V　　200m／2000m／20／200／1000V
　　AC　V　　200／750V(600VCAT)
　　DC　A　　200μ／2000μ／20m／200ｍA／10A
　　Ω　　　　200／2000／20k／200k／2000kΩ
　　ダイオード　ＶＦを１．９９９Ｖまで表示
　　トランジスタ　hFEテスト

VF：順方向電流を流したときのダイオードの電圧降下を順電圧という．図のように，可変の電源VS の電圧を徐々に上げていくと，順電圧VF を超えたところで順電流IF が流れ始める．すなわち，VF 分はロスとなり，VF 以下ではダイオードがOFF状態となる．シリコン系ダイオードの順電圧は約0.65V である．

hFE：とは直流電流増幅率の事です。ベース電流とコレクタ電流の比の事です。因みにhfeと"ｆ"と"e"を小文字にすると交流電流増幅率になります。

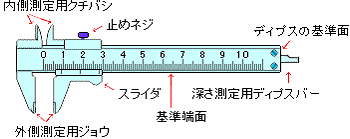

　　ノギスは、定規と幅を測る道具（バス）を一体にしたもので、副尺を利用することにより内側、外側、深さ、段差を１／２０ｍｍの精度で測定できる。


ノギスの原理
　主目盛りは、１ミリ単位の普通のものさしである。

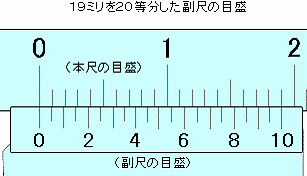

　副目盛りは、20ミリより１ミリ短い19ミリを10等分したもので、０から10に目盛られ、さらに0.5の線が入れられている。
　　すなわち、主目盛り20mmを10等分した2mm単位の目盛りよりも、1で0.1mm、2で0.2mm、3で0.3mm・・・・9で0.9mm、10で1mm短い。
　1mm右に動くと1が2mmの線と合い、0.9mm動くと9が合うことになる。主と副が会う線を読むことにより1/20mmの精度で測定できる。
（副尺の目盛りは40ミリより１ミリ短い39ミリを10等分したものもある。）

　ラックギヤとピニオンギヤを利用した方式、デジタル表示式などもあり、1/100ｍｍの精度で計れる。

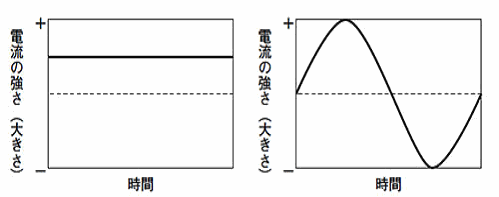

　家庭に送られてくる電気は交流（右の図）で、毎秒６０回（富士川、糸魚川以東では５０回）電流の向きが変わっており、サイクルで表示されている。
　電池や車の電気は直流（左の図）で、電流の向きは一定です。車で家庭用の機器を使用するにはインバーターなどの変換機器が必要です。

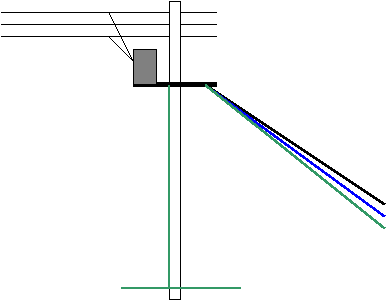

　電柱上部の３本の電線間の電圧はどれも６６００Ｖである。（３相３線式）どれか２線を選んで変圧器（トランス）で電圧を落として家庭に送られる。


　家庭に送られる電線も３本であるが（単相３線式）、100Vと200V（２本の場合100Vのみ）が利用できる。200Vの場合は電流が半分で済むので大容量の機器に使用されている。コンセントの形状が違う。
トランスが２個ある電柱からは動力（３相３線式２００Ｖ）も送られているが、業務用か住宅外部機器用で、住宅内での使用はない。

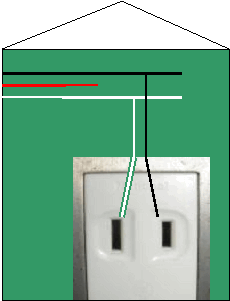

電線の黒色について
　弱電：　電子機器内部の黒色電線はアース（マイナス）に使用
　強電：　家庭内の電線で黒色は電圧側（白色が接地側）に使用
