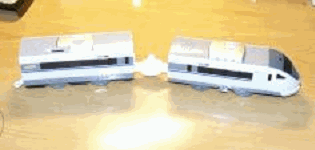

| １−０７ | プラレール（サンダーバード）配線図 |

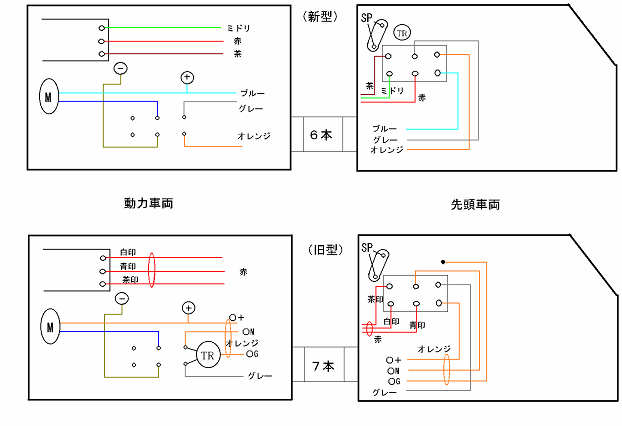

| ＩＣカードで操作できるプラレール（サンダーバード）の配線を下図で示す。 先頭車両にはコントロール基盤とスピーカーがあり、動力車両に電池・モーター・スイッチがある。両車両間は極細（外形0.6mm以下のビニール被服線）のリード線（６本：新型または７本：旧型）で結ばれており、リード線は連結器内部を通っている。このリード線は極細く連結器内部で切断破損されやすいので、治療にあたっては最初に確認するのがよいと思われる。 |
 |
修理用のリード線は、市販の外形寸法・約0.56mmのビニール被服線がよい。
２ｍのリード線７色のセットが、700〜800円である。
