第４章　治療工具・診断機器

目次へ　　第３章へ　　第５章へ

　これだけあれば、ほとんどの治療に対応できる。

◆ 作業用敷き布(板) ◆ ＋ドライバー　２＃(細軸タイプがよい)、１＃、０＃ ◆ −ドライバー　５ｍｍ、３ｍｍ ◆ ラジオペンチ ◆ ニッパーまたは斜ニッパー ◆ カッター ◆ ハンダこて、こて台 ◆ テスター　安価なアナログ式でよい

(１) 時々、必要になる工具 おもちゃで、時々使用される特殊ビスの取り外し、取り付けに ◆極小ビス　⇒精密用ドライバー・セット ◆△穴ビス　⇒△頭ドライバー ◆６角穴ビス　⇒６角レンチ・セット その他の特殊ビスは、おもちゃではほとんど使用されていない。

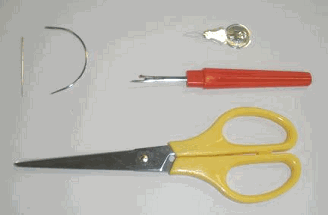

(２) ぬいぐるみの治療に必要 ◆裁縫セット 　・糸きり（写真の赤い柄の道具：リッパー）は、縫い目を解くのに使う。 　・その上は、糸通しである。 　・針は、木綿針でよい。円弧状の針はなくてもよい。 　・はさみは、小型の物でよい。和裁用の糸きりはさみは、縫い目を解くのに使える。 　・ひも通しもあれば便利である。 　・縫い糸は、手縫い用がよい。色は白と黒が必須、できれば各種の色糸セットを用意する。透明糸は布の色を選ばないが使いにくい。 ◆グルーガン
(３) 治療用の金属薄板、プラスチック部品の加工で使用 ◆万能ハサミ ◆小型ハンドやすり ◆極細ドリル（0.5・0.7・1.0） ◆金のこ歯、(ハンドグリップ)
(４) 有ると便利な工具 ◆万能電源とリード線 ◆スイッチ付テーブルタップ ◆受付で活躍　⇒簡易電池チェッカー ◆電池受けの錆び落としに　⇒ミニルーターとやすりビット ◆勘合の取り外しに　⇒ ◆温めに　⇒小型のドライヤー ◆拡大して確認　⇒拡大鏡(虫メガネ) ◆その他の工具　⇒ペンライト、ペンチ、ピンセット、

（１） 電池チェッカー・簡易導通チェッカー
　　　簡易電池テスター（写真）
　　　豆電球使用の自作チェッカー
　　　ブザー使用の自作導通チェッカー
（２） テスター
　　　アナログ式とデジタル式がある。
　　　おもちゃ診療では、アナログ式で安価なもので十分である。
　　　電気抵抗・直流電圧・交流電圧・直流電流が測定できる。
　　　導通試験機能（ブザー）付きのものが便利である。
（３） 万能電源
　　　乾電池を使用した簡易電源を自作するとよい。
　　　1.5V・3.0・4.5・6.0・9.0・12.0Vが取り出せる端子をつける。
　　　端子とおもちゃをワニ口クリップでつないで使用する。
（４） 赤外線検知器
　　　デジタルカメラ・カメラ付き携帯で代用できる。
　　　太陽電池パネルにイヤホンを直接つないでも検知できる。
（５） 電波検知器
　　　ＦＭラジオ
　　　自作簡易電波検知器
　　　　ダイオード検波器にイヤホンをつないで使う。ラジコン送信機の電波を非同調で受信できる。
（６） イン・サーキット導通チェッカー
　　　低電圧・低抵抗でブザーを鳴らすことで、回路に入っている半導体素子（トランジスタやダイオード，ＩＣなど）や抵抗によって、不必要にブザーが鳴らないようにしています。
　　　コンパレータICを使って自作することができる。
（７） スピーカーチェッカー
　　　自作のスピーカーチェッカー
　　　　（防犯ブザーを改造）
　　　ラジオのイヤホン出力
　　　リード線とスピーカー
　　　　（並列に接続する）
（８） 高利得低周波アンプ
　　　音声信号・低周波信号を検出して電子回路の動作を確認する。
　　　　自作できる
（９） テスト用リード線・その他
　　　わに口クリップ付きリード線・ＩＣクリップ付きリード線
　　　（スイッチ付き）テーブルタップ・延長コード

　　
