第５章 　初心者のための、自作工具・診断機器

目次へ　　第４章へ　　第６章へ
　　

色々な電圧が取り出せる簡易電源である。実験用電源として活用できる。
用意する材料：電池ボックス・ビニール線・すずメッキ線・わに口クリップ

　写真左は、単１電池２個用の電池BOXを３個つなげたもので、すずメッキ線で端子間の渡りと各端子の引き出し線を半田付けしている。リード線は、ビニール線の両端にわに口クリップを半田付けしている
写真右は、単３電池を単２電池として使用するためのサイズ変換ケース（中央）、単２電池を単１電池として使用するためのサイズ変換ケース「単３→単１変換ケースを改造」（左）で、組み合わせることにより、単３・単２・単１乾電池および可変電圧簡易電源として使用できる。
＊　単３電池６個用電池ボックスを利用すれば携帯に便利な小型の簡易電源を簡単に製作できる。

スピーカーに信号を送り良否を判定する。高出力低周波発信機である。 　時計の目覚まし部品や、壊れたおもちゃを活用して製作することもできる。出力の切替えや回路を工夫することにより、回路テスターに発展させることも可能である。 　用意する材料：テストスイッチ付きの防犯ブザー・ビニール線・検知棒（一ミリ程度の単銅線）・LED

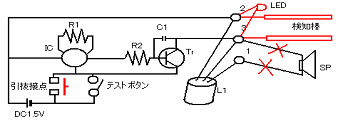

スピーカーの配線を切断する。 引抜接点の金具を外す。 コイルの２・３端子に検知棒を接続する。 （写真は、2・3間のLED（発光ダイオード）は、動作確認用）

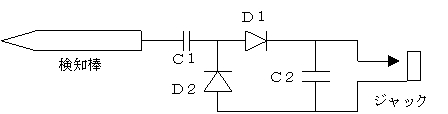

ラジコンの送信機出力等を無同調で検知する。 　用意する材料：ショートキーダイオード２個・コンデンサ0.01μFと100ｐF・イヤホンジャック・検知棒・ケース・イヤホン
C1＝100pF C2＝0.01μF D1.D2＝ｼｮｰﾄｷｰﾀﾞｲｵｰﾄﾞ ジャックはイヤホン用 10ｍｍ径程度のケースに組み込む
