第５章　治療工具・診断機器

目次へ　　第４章へ　　第６章へ

最初は、太字の工具があればよい。後は、必要に応じて追加すればよい。

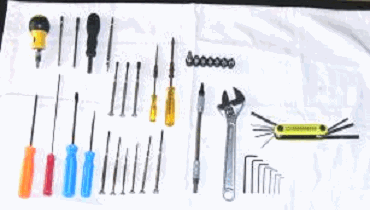

（１） 分解・組立時に使用する工具 ＋／−ドライバー （中・小・精密用） ６角レンチ モンキーレンチ ナットドライバー ボックスレンチ スパナ フレキシブル−アタッチ ビット式ドライバー △頭ドライバー 特殊頭ドライバー

（２） 部品を挟んだり切ったりして加工する工具 ピンセット ラジオペンチ ニッパー カッター プライヤ ペンチ クランプ・バイス 万能ハサミ ボルトクリッパー 布ハサミ・のこぎり 1） ピアノ線の切断には,小型のボルトクリッパーが使いやすい。 2） 万能ハサミは銅版などの薄板の切断にも使用できる。

（３） 穴を開けたり削ったりして加工する道具 小型ハンドやすり 紙ヤスリ 極細ドリルビット（0.5・0.7・1.0） ピンバイス ６角軸ドリルビット（1.5〜6.0mm） ポンチ リーマー・電動ドリル ミニムーター・（ヤスリ・丸のこ・・） 1） ６角軸ドリルビットは、ドライバー用ハンドルを利用してハンド作業ができる。

（４） その他の工具 　　　 ペンライト・拡大鏡・マジック・メモ帳・ハンマー・卓上バイス・ 　　　ハンダゴテ・こて台・スポンジ・消しゴム・放熱クランプ・

（１） 電池チェッカー・簡易導通チェッカー
　　　簡易電池テスター（写真）
　　　豆電球使用の自作チェッカー
　　　ブザー使用の自作導通チェッカー
（２） テスター
　　　アナログ式とデジタル式がある。
　　　おもちゃ診療では、アナログ式で安価なもので十分である。
　　　電気抵抗・直流電圧・交流電圧・直流電流が測定できる。
　　　導通試験機能（ブザー）付きのものが便利である。
（３） 万能電源
　　　乾電池を使用した簡易電源を自作するとよい。
　　　1.5V・3.0・4.5・6.0・9.0・12.0Vが取り出せる端子をつける。
　　　端子とおもちゃをワニ口クリップでつないで使用する。
（４） 赤外線検知器
　　　デジタルカメラ・カメラ付き携帯で代用できる。
　　　太陽電池パネルにイヤホンを直接つないでも検知できる。
（５） 電波検知器
　　　ＦＭラジオ
　　　自作簡易電波検知器
　　　　ダイオード検波器にイヤホンをつないで使う。ラジコン送信機の電波を非同調で受信できる。
（６） イン・サーキット導通チェッカー
　　　低電圧・低抵抗でブザーを鳴らすことで、回路に入っている半導体素子（トランジスタやダイオード，ＩＣなど）や抵抗によって、不必要にブザーが鳴らないようにしています。
　　　コンパレータICを使って自作することができる。
（７） スピーカーチェッカー
　　　自作のスピーカーチェッカー
　　　　（防犯ブザーを改造）
　　　ラジオのイヤホン出力
　　　リード線とスピーカー
　　　　（並列に接続する）
（８） 高利得低周波アンプ
　　　音声信号・低周波信号を検出して電子回路の動作を確認する。
　　　　自作できる
（９） テスト用リード線・その他
　　　わに口クリップ付きリード線・ＩＣクリップ付きリード線
　　　（スイッチ付き）テーブルタップ・延長コード

　　
